Funkcija: Automatsko paljenje i gašenje školskog zvona za početak i kraj školskog sata, te paljenje i gašenje razglasa za vrijeme školskog odmora.Automatska promjena ljetno – zimsko vrijeme!



Školsko zvono se spaja u seriju sa izlazom «ZVONO», (paralelno na postojeći taster zvona).

Na relej - izlaz 2 spaja se razglas (spojiti u seriju sa izvorom napajanja razglasa ).



Programiranje «Zvona»:

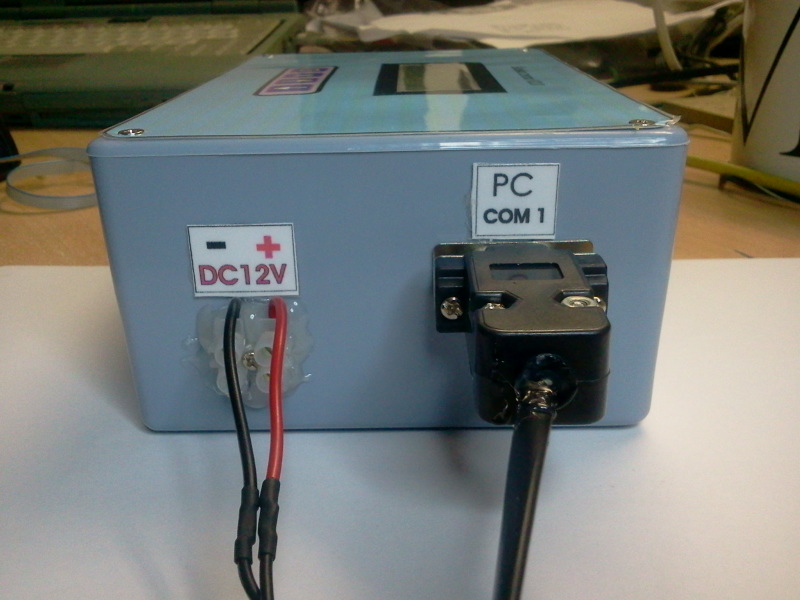

Priključiti uređaj serijskim kablom na serijski port kompjutera COM1, ako nema COM1 moguće je odabrati do COM 10.

Ako kompjuter nema COM port moguće je spojiti USB-SERIAL adapter pa raditi preko njega.

Presnimiti čitav direktorij ŠkolskoZvonoV2.1 sa DVD/CD-a na hadr disk.

Startati program SkolskoZvonoV2.1.exe, radi u XP, neradi u Win7 !!! , ako program neradi onda instalirati vbrun60sp5.

Ako javi da neki dll nije registriran istaržiti na internetu kako ga prijaviti u winXP (kod SP3).

Trenutno vrijeme se prikazuje u gornjem dijelu ako je sve u redu. (uređaj je na napajanju).

Učitati file pritiskom na učitaj file sa diska  i odaberite npr. file 1Ponedjeljak1 , to je jedan primjer.

Zvono se pali na 5 sekundi npr. svaki puta kada naiđe na jedno od vremena koja su programirana (T1 do T31), ako je kvačica kod vremena, onda se pali i razglas, a ako nije onda se gasi razglas.Ako imate viška vremena, ta vremena popuniti več postojećim vremenom (da vam nebi zvonilo u neko neželjeno vrijeme).



Kada smo unijeli svoje podatke i želimo ih poslati u «Zvono» , prvo odaberemo Tjedan, pa Dan, pa Program (padajući meni), zatim kliknemo na  Šalji podatke u Zvono, nakon toga to potvrdimo i ako se dolje umjesto «Komunikacija» kratko napiše «Podaci uspješno poslani» , onda su poslani u «Zvono».

Isto tako program možemo i iščitati iz Zvona pritiskom na «Primi podatke iz zvona».

Svoj program možemo snimiti prije izlaska iz programa, pritiskom na tipku «Snimi File na disk» .

Program kasnije možemo učitati sa diska «Učitaj file sa diska».

Preporučujem da nemijenjate automatski kreirana imena za fajlove.



Školsko zvono ima dvotjedan program rada, izmjenjuju se tjedan 1, pa tjedan 2 itd. Ako mi imamo svaki tjedan isti raspored zvonjenja onda je potrebno upisati i za tjedan 1 i za tjedan 2 isti raspored.

Preko tastera jednostavno odaberemo tjedan u kojem se nalazimo i to je to, zvono samo izmjenjuje tjedne dok je uključeno u struju.Ako bi baš u nedjelju na ponedjeljak nestalo struje onda se tjedan nebi promijenio pa bi ga se moralo setirati ručno.



Školsko zvono ima 4 programa, to znači da je moguće isprogramirati 4 različita programa zvonjenja koja je moguće jednostavno odabrati preko tastera. (znači dvotjedni rad puta 4).



Namještanje početnog tjedna (1. ili 2.) :

1.Pritisnemo tipku «X» na jednu skundu

2.Pritisnemo na kratko tipku «O», na displeju se ispisuje «Izbor tjedna»

3.Ponovno pritisnemo tipku  «O» , na ekranu piše Tjedan=1 ili Tjedan=2

4.Tipkama gore, dolje mijenjamo tjedan 1 ili 2

5.Pritiskom na tipku «O» snimamo stanje

6.Pritiskom na tipku «X» vraćamo se u mod prikaza sati i minuta



Namještanje programa (1 – 4,npr. skraćeni sati 5,10, 15minuta) :

1.Pritisnemo tipku «X» na jednu skundu

2.Pritisnemo na kratko tipku «O», na displeju se ispisuje «Izbor tjedna»

3.Pritiskom na tipku «dolje» na displeju se ispisuje «Izbor programa»

3.Ponovno pritisnemo tipku  «O» , na ekranu piše Program=1 ili Program=2

4.Tipkama gore, dolje mijenjamo program

5.Pritiskom na tipku «O» snimamo stanje

6.Pritiskom na tipku «X» vraćamo se u mod prikaza sati i minuta





















Namještanje sata(minuta,datum,dan u tjednu,godina :

1.Pritisnemo tipku «X» na jednu skundu

2.Pritisnemo na kratko tipku «O», na displeju se ispisuje «TJEDAN»

3.Pritiskom na tipku «dolje» dva puta na displeju se ispisuje «Podesavanje Vremena»

3.Ponovno pritisnemo tipku  «O» , na ekranu piše Mi21 (21 minuta)

4.Tipkama gore, dolje mijenjamo parametar

5.Pritiskom na tipku «O» snimamo stanje i prebacujemo se na (minute,dan u tjednu itd)

6.Pritiskom na tipku «X» vraćamo se u mod prikaza sati i minuta

Mi21 – 21 minuta

SA08 – 8 sati

dt09 – datum 09

Mj10 – 10. mjesec

dA01 – dan u tjednu (1-7 , ponedjeljak-nedjelja)

Go10 – 2010 godin



Kada se ulazi u meni podešavanja sata sekunde se setiraju na nula.

Kada je aktivirano vrijeme zvonjenja onda isto neradi komunikacija dok zvono zvoni.

Kada se na displeju prikazuju sati i minute ako pritisnemo tipku «dolje» onda se na displeju prikazuje u kojem smo tjednu (1 ili 2), te u kojem smo programu rada.

Setiranje sata:

Unesemo novo vrijeme i kliknemo na  «SET» , nakon toga potvrdimo i namjestili smo novo vrijeme.

Uređaj je samostalan i radi bez kompjutera, po nestanku struje sat i dalje ide,vrijeme se ne resetira.

Ako je potrebno Zvono montirati na zid , slobodno otvorite kutiju i pomoću dva vijka učvrstite kutiju na zid.(naravno prije otvaranja isključiti iz struje).
